Arrow Lake模块化架构:酷睿Ultra 200S系列处理器评测
2024-10-24 23:00| 发布者: 橙黄鼠标| 查看: 17120| 评论: 10|原作者: 橙黄鼠标
摘要: 2021年,英特尔发布了第12代酷睿处理器与Alder Lake架构,正式拉开了处理器混合架构的序幕。时隔三年,英特尔混合架构的功力又进了一步,推出了分离式模块化设计的Arrow Lake架构,将处理器分离成了计算模块、 ... ...
Xe核显与第三代NPU

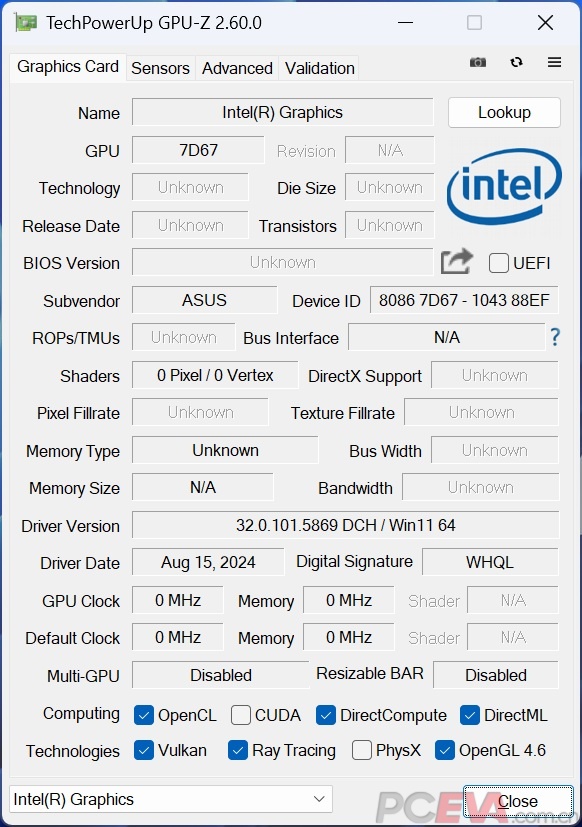

酷睿Ultra 9 285K/Ultra 7 265K/Ultra 5 245K的核显基本一样,Ultra 5 245K核显的频率略微低0.1GHz,所以就合并起来测试了。目前GPU-Z还无法正确识别核显的规格以及频率。

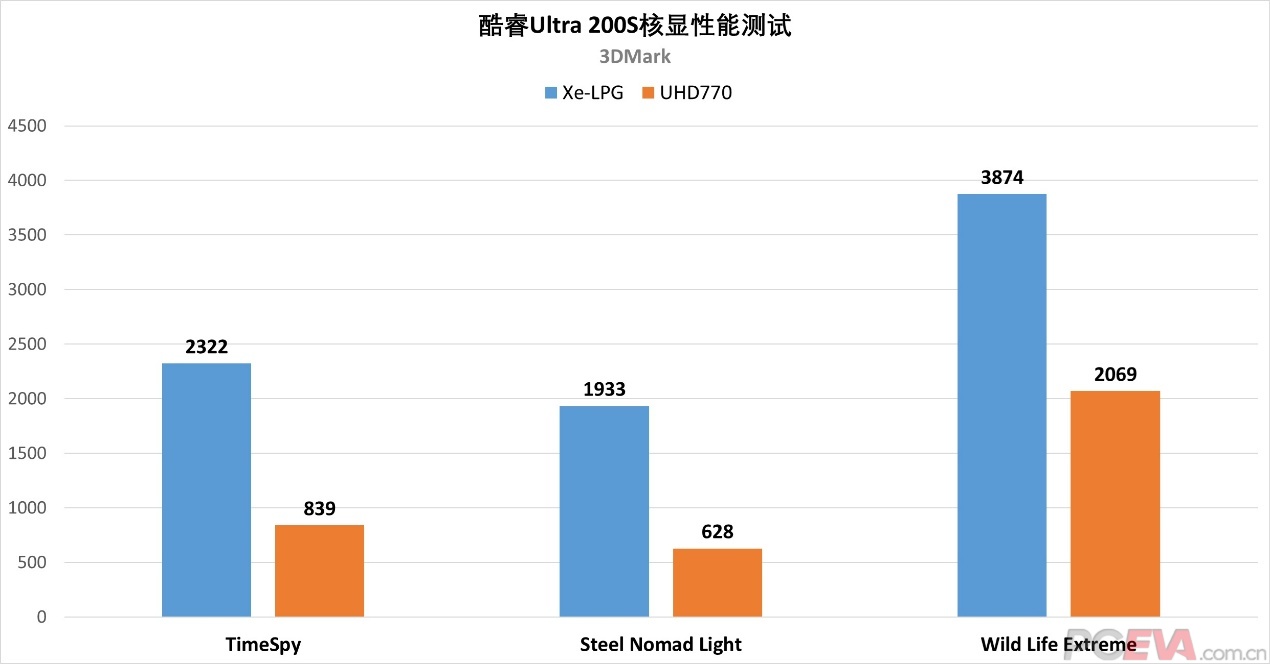

先来看下3DMark的跑分,酷睿Ultra 200S的核显跑分基本是上代UHD770的2倍-3倍,性能可谓是提升巨大。

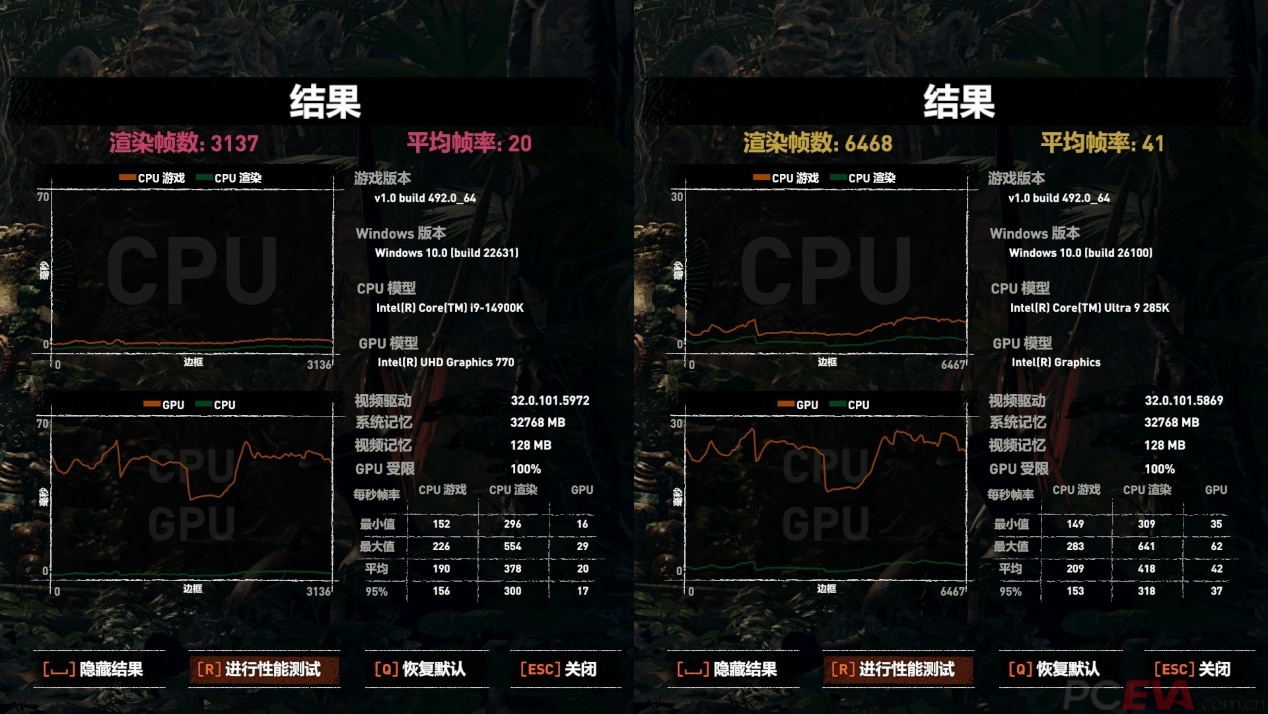

游戏实测也同样如此。古墓丽影,1080P分辨率,画质设定为最低,Xe核显的平均帧数基本是UHD770的2倍,同时Xe核显还支持英特尔Xe超采样技术,帧数还能往上再提高20%左右。

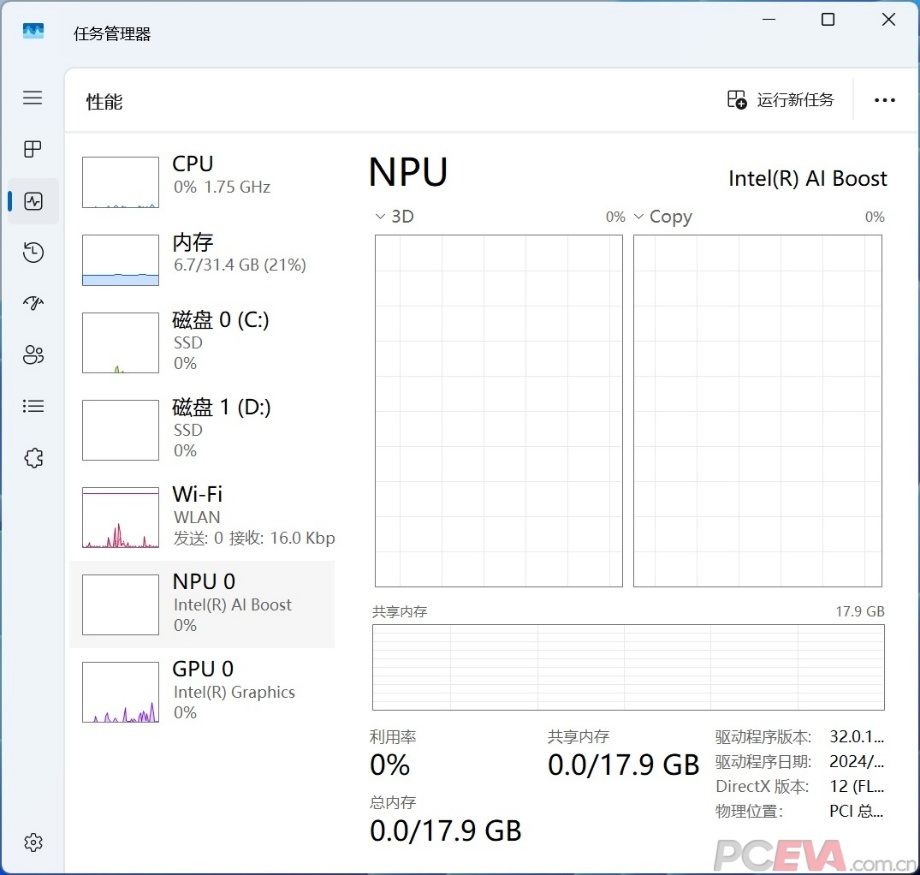

英特尔还首次在桌面平台添加了第三代NPU计算单元,加上对CPU核心和核显核心AVX、VNNI和DP4a指令集的拓展,使平台AI算力达到了36TOPS。目前Windows 11 24H2的任务管理器已经可以识别到NPU单元,不过叫AI Boost。

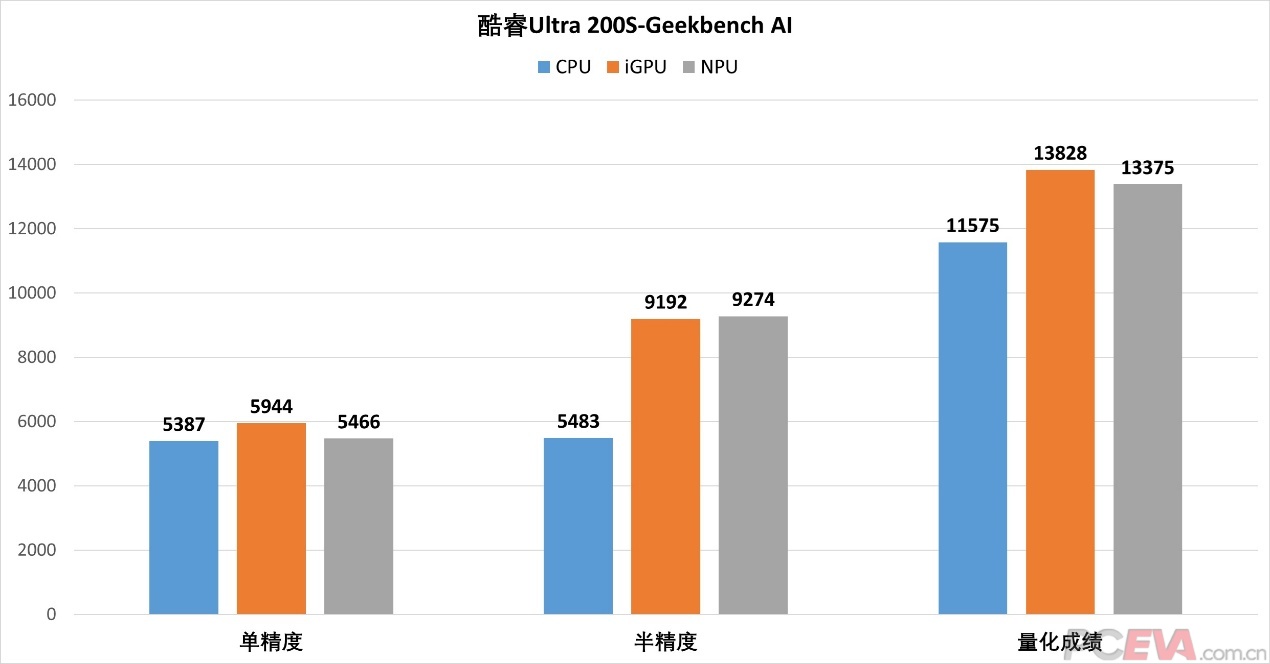

我们分别使用Ultra 9 285K的CPU、iGPU(核显)以及NPU来进行Geekbench AI测试。单精度方面,CPU和NPU的表现差不多,iGPU略高一些。半精度以及量化测试,则是iGPU以及NPU更高。在端侧的AI应用,基本都以低精度为主,同时量化也是一种将高精度模型转化为低精度的操作,所以iGPU与NPU在这两项成绩领先,很大程度说明了核显与NPU更适合作为AI加速单元使用。
