Arrow Lake模块化架构：酷睿Ultra 200S系列处理器评测
2021年，英特尔发布了第12代酷睿处理器与Alder Lake架构，正式拉开了处理器混合架构的序幕。时隔三年，英特尔混合架构的功力又进了一步，推出了分离式模块化设计的Arrow Lake架构，将处理器分离成了计算模块、 ... ...
规格介绍

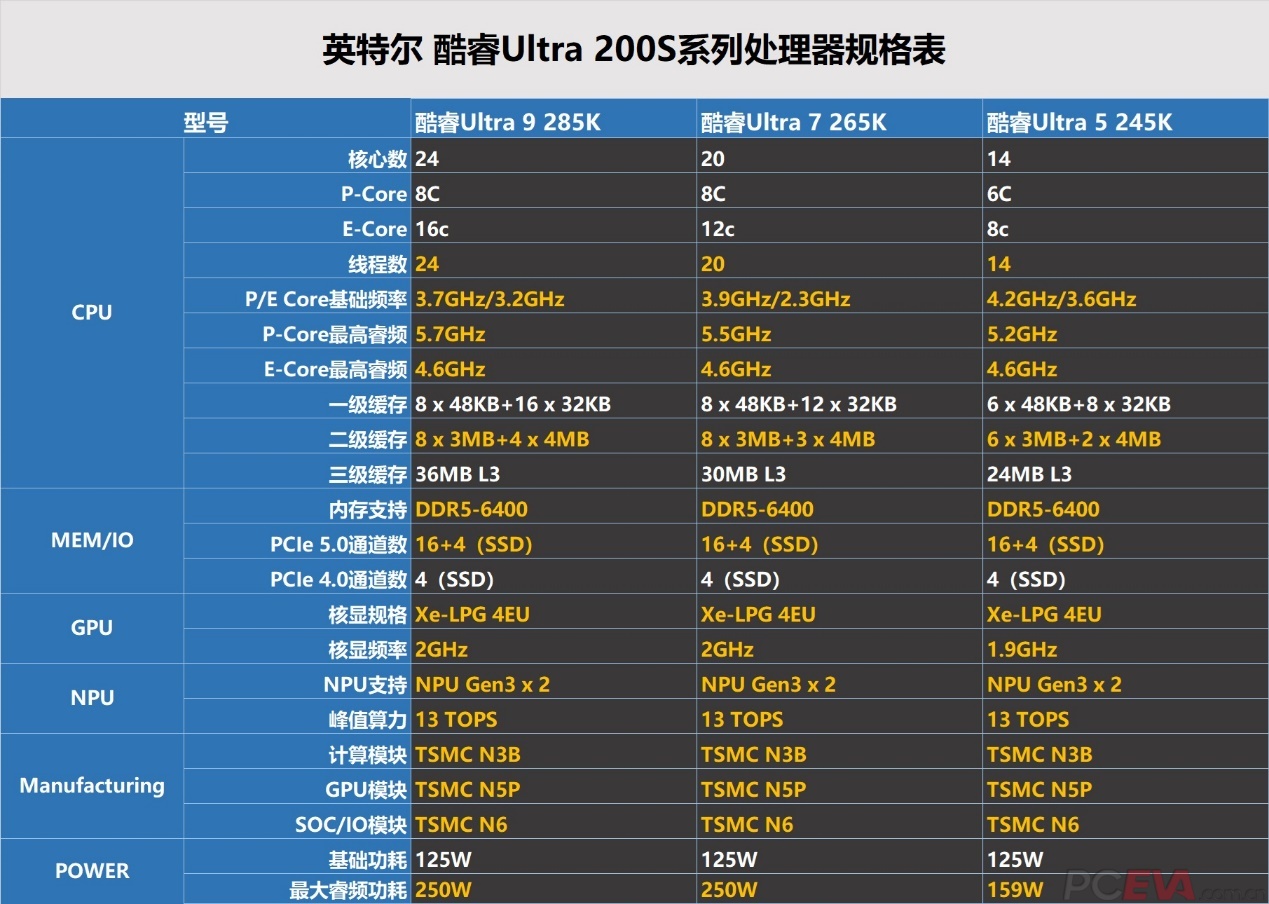

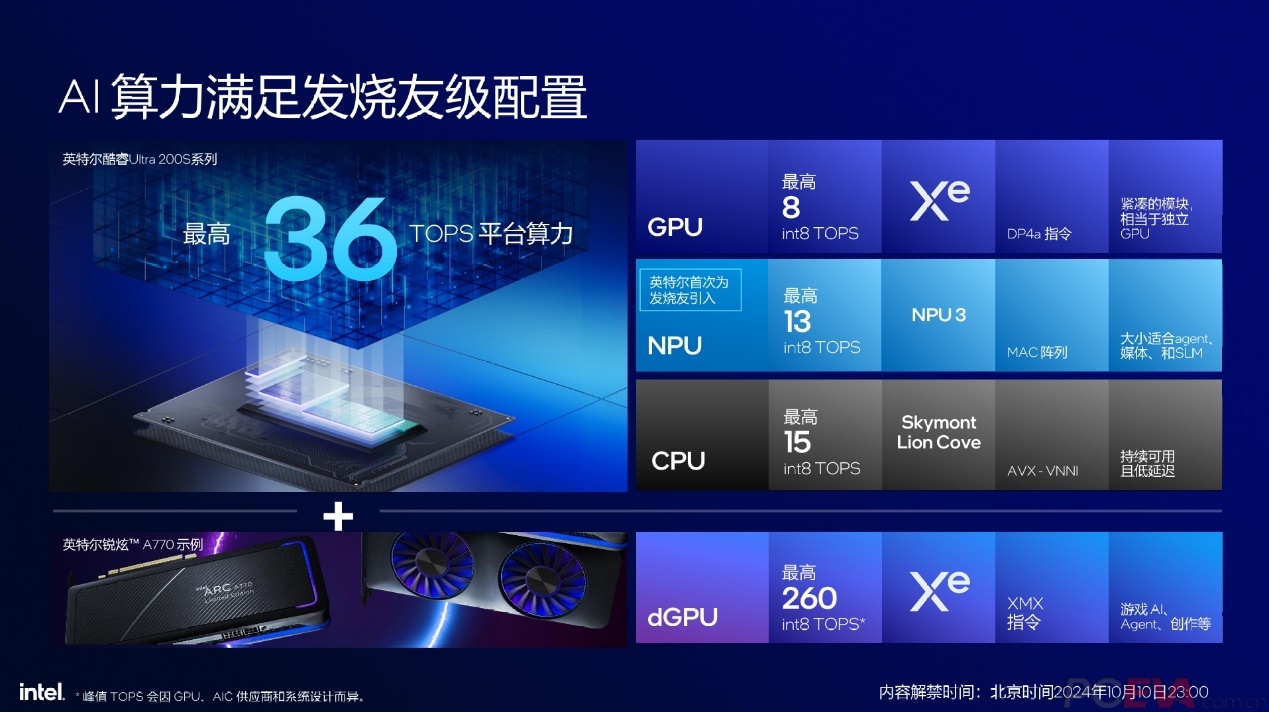

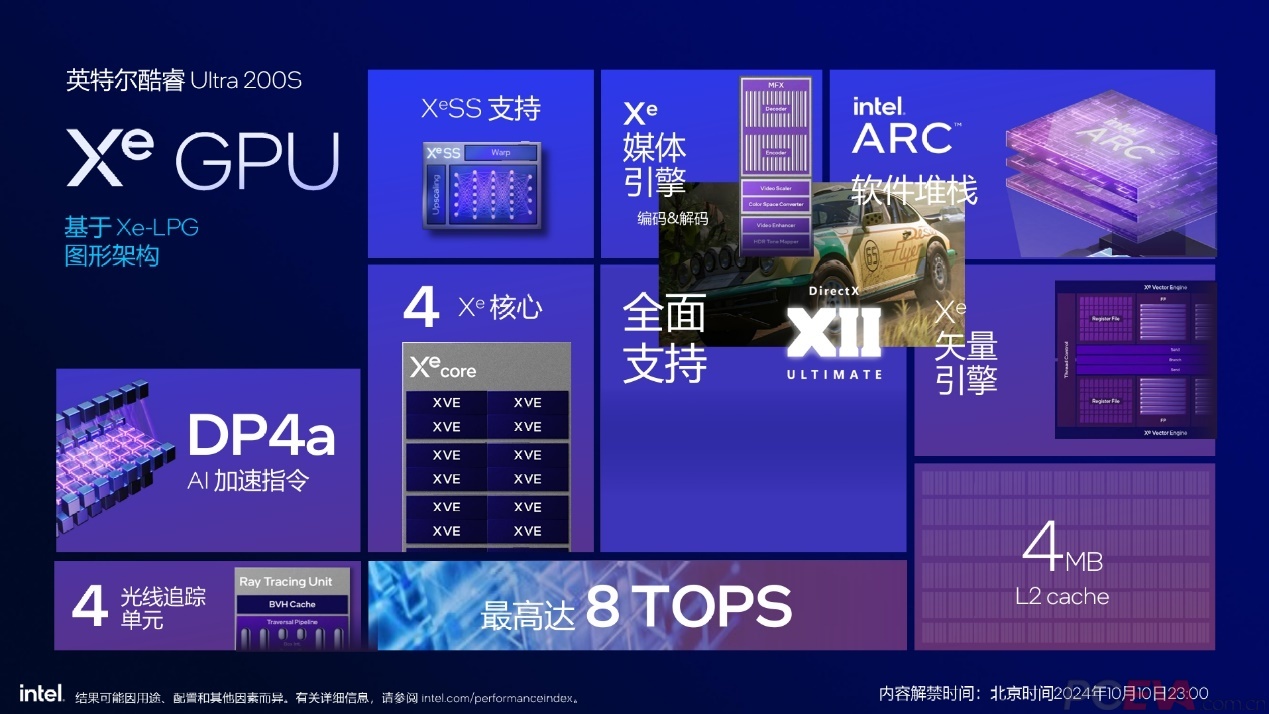

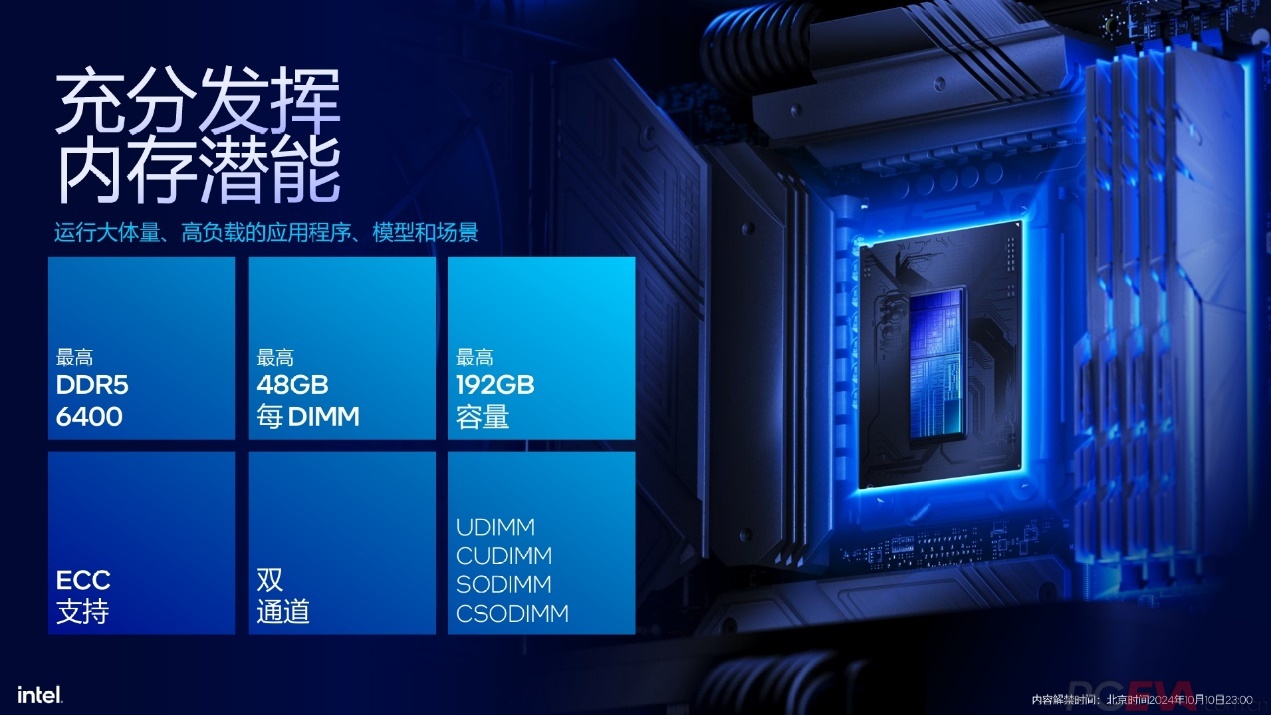

 酷睿Ultra 200S的详细规格如上图，标黄部分是与上代处理器差异较大的地方，值得重点关注。首先是线程数，酷睿Ultra 200S不再使用超线程技术，所以线程数与核心数相等。以酷睿Ultra 9 285K为例，它拥有24核24线程，与上代i9 14900K的24核32线程对比，线程数降低了8个。英特尔对此的回应是，Arrow Lake架构的能效核已经能够大幅度提高多核性能，不再需要超线程技术额外提高并行多线程性能。反之，超线程技术对于能效表现以及游戏性能反而是个Debuff。综合考量，英特尔最终决定在酷睿Ultra产品线上取消了超线程技术。 其次是频率和缓存，酷睿Ultra 200S的频率策略与14代酷睿截然不同，概括来说就是基础频率提高，性能核最高睿频降低、能效核最高睿频提高。例如酷睿Ultra 9 285K性能核/能效核的最高睿频从14900K的6GHz/4.4GHz调整至5.7GHz/4.4GHz，这从侧面说明了酷睿Ultra 200S追求的是更稳定的运行状态、更低的功耗和发热表现以及能效比上的提升。缓存部分，性能核的L2缓存由每核心2MB提高到3MB，所有的性能核与能效核全部共享36MB的L3缓存。  酷睿Ultra 200S采用了全新的DDR5内存控制器，不再兼容DDR4内存，默认内存频率也由DDR5-5600MT/s提高到DD5-6400MT/s。虽然大家都是开XMP，但默认内存频率的提高通常代表了内存控制器体质的提高，DDR5-8000MT/s以上的内存频率或许即将迎来大爆发。处理器的PCIe通道数新增了一组Gen 5 x 4通道，用于支持Gen 5 SSD，同时Gen 4 x 4的接口也没有去掉，加上处理器的PCIe 5.0 x 16条通道，共计24条PCIe通道。这代处理器的PCIe x 16通道还支持8+4+4拆分，加上原生的Gen 5 x 4接口，至少能额外做3个5.0的M.2接口。预计我们将在Z890主板上看到PCIe 5.0 M.2接口数量的显著提高。   核显方面，酷睿Ultra 200S采用了全新的Xe-LPG架构核显，共有4个Xe核心，采用了全新的Xe媒体引擎，新增了索尼8K XAVC 编解码和DP4a AI加速指令集，最高算力可达8 TOPS。酷睿Ultra 200S还首次在桌面平台引入了NPU AI加速单元，基于英特尔第三代NPU架构，能单独提供13TOPS的算力，加上GPU的8TOPS的算力以及CPU 15TOPS的算力，整个酷睿Ultra 200S平台能提供最高36TOPS的算力。  最后就是制程与功耗了，酷睿Ultra 200S的计算模块采用台积电N3B工艺，GPU模块采用台积电N5P工艺，SOC和I/O模块则是台积电N6工艺，可以说英特尔在这代处理器上已经全面转由台积电代工制造。功耗是Arrow Lake的重头戏，号称能在125W的功耗下输出Raptor Lake 250W的性能，平均功耗相较上代降低50%以上。Ultra 9 285K和Ultra 7 265K的最大睿频功耗为250W，Ultra 5 245K的最大睿频功耗为159W，接下来我们也将实测一下，在这个功耗范围内，酷睿Ultra 200S能发挥出多高的性能。 |
